Track no boujou Iniciante – Criando um track simples


Vamos fazer um track básico de uma cena usando o programa Boujou, visite “conhecendo os programas” para saber mais sobre ele e baixar uma versão de teste no site do fabricante.










Primeiramente devemos tomar alguns cuidados ao filmar ou escolher a filmagem em que será feito o track, evite movimentos bruscos na filmagem e se necessário crie pontos de referência no cenário, também evite filmar em locais com pouco contraste como uma parede totalmente branca ou o céu por exemplo, o programa usará pontos de contraste para criar o track.
Caso não tenha uma filmagem adequada baixe a do exemplo clicando aqui.
Após ter efetuado o download e descompactado ou separado seu próprio vídeo, abra o programa Boujou e clique no botão Import Sequence...


Nota: os botões da caixa de ferramentas “tollbox” do boujou podem ser adicionados ou substituídos clicando com o botão direito em cima de um botão já existente ou de uma área vazia na tollbox.
Na nova janela que abrir procure pela pasta onde está seu vídeo ou uma sequência de imagens (neste caso clique apenas na primeira imagem da sequência), e após selecionado clique em Open.

O vídeo aparecerá em seu primeiro frame à esquerda e último frame à direita, nessa etapa podemos definir alguns parâmetros como até qual frame usar do vídeo, no nosso caso será como está, Start frame 0 e End frame 200, também estejam atentos a caixa de seleção Move Type.



Nela temos duas opções, a primeira é a que usaremos nesse exemplo, Free Move, que é quando a câmera tem um movimento livre no cenário, sem estar fixada à um tripé por exemplo, a segunda é quando a câmera efetua a filmagem e se move ao redor de seu próprio eixo apenas, como acontece quando se usa um tripé fixo.





Após clicar em Ok, notem que o vídeo aparecerá no centro do programa, se tudo estiver correto cliquem no botão Track Features na Tollbox, caso o botão não esteja disponível adicionem ele clicando em uma área vazia da caixa de ferramentas e logo em seguida em 2D Tasks e em Track Features.

Após clicar a seguinte janela se abrirá:

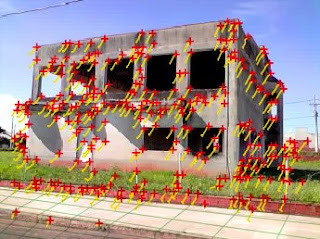

No campo Options e Tracking Range serão definidos se todo o vídeo ou apenas parte dele será calculado, em Adaptive search window poderão definir as distâncias mínima e máxima da procura pelos pixels, em Sensitivy a sensibilidade do contraste da cena, no nosso caso vamos deixar as configurações padrões como na da imagem, mas é sempre legal testar outros valores e conhecer suas funcionalidades, feito isso clique em Start para começar o cálculo.




Após finalizado todo o processo iremos transferir os dados captados para uma câmera virtual, para isso clique no botão Camera Solve, atenção, esse botão só ficará disponível após finalizado o processo de Tracking Range, essa etapa jamais poderá ser pulada.












Depois de clicar no Camera Solve a janela de propriedades do botão se abrirá e nela marcaremos as opções Optimize radial distortion parameters e Optimize câmera path smoothness que respectivamente corrigirão eventual distorção na lente da câmera e suavizarão os movimentos menores e tremido, após isso clique em Start para começar o novo cálculo.


Assim que terminar seu vídeo estará como na imagem, essas bolinhas são os Solves, e eles servirão de referência para adicionar os objetos virtuais na hora de importar esse calculo em algum programa de computação gráfica, para fazer uma demolição dessa construção ou adicionar um monstro na janela. Para visualizar se está tudo certo clique em Set active view to 3D mode e ande pelos pontos com os botões esquerdo e direito do mouse em conjunto com a tecla Shift, Shift + botão esquerdo é para rotacionar o campo de visão, Shift + botão direito para afastar/aproximar da cena e Shift + botão esquerdo + botão direito para se mover no campo de visão da cena.


Set active view to 3D mode
Estando tudo Ok é hora de exportar os dados em algum formato compatível com o programa que deseja usar, para isso vá até a barra de menus e clique em export / Export Camera Solve, ou aperte a tecla de atalho F12.


Com a janela de exportar aberta selecione em Exporty Type o formato que deseja usar de acordo com o programa que tem em mãos, de preferência também altere o valor de Scale Scene by para 10 ao invés de 1 caso vá abrir o arquivo no 3d Studio Max, feito isso abra o programa para o qual o track foi exportado e importe o arquivo, se tiver exportado para o 3ds Max ele será em forma de script e deverá ser importado no menu MAXScript / Run Script, provavelmente precisará de alguns ajustes para que fique na posição correta à trabalhar, mas isso já é assunto para um outro tutorial..

Abraço galera não esqueçam de comentar.
