Incluindo objeto 3d em ambiente real com o Mental Ray - parte 1


Para acompanhar esse tutorial é necessário ter um nível básico/intermediário em 3d Studio Max e no render Mental Ray, pretendo ensinar a usar e configurar corretamente os shaders do Mental Ray disponíveis no 3ds Max 2010 para unir corretamente um objeto 3d em uma cena real, inclusive respeitando iluminação e reflexos da cena real...



Para esse tutorial utilizarei a imagem abaixo, quem quiser acompanhar com a mesma foto basta clicar sobre ela para abrir em uma resolução maior e salvar em seu computador.

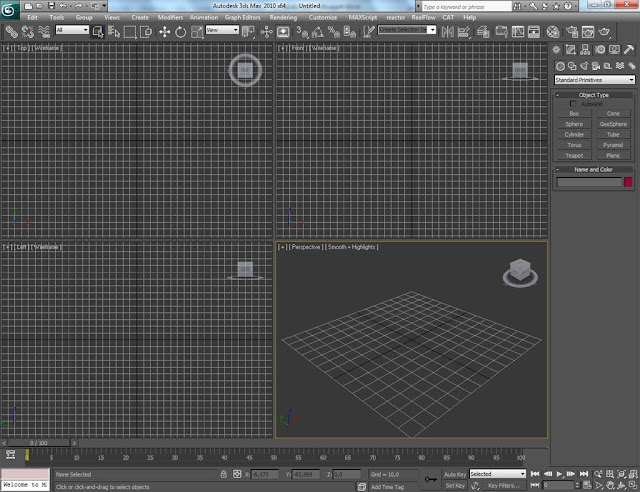

Primeiramente abra o 3ds Max (para esse tutorial é ideal a versão 2010, as anteriores poderão não ter os mesmos recursos).

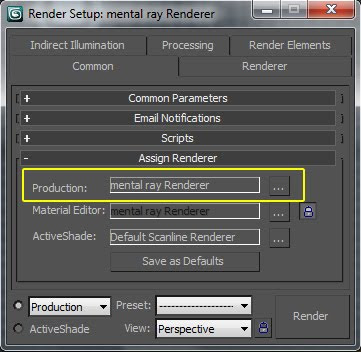

Pressione "F10" e na aba Common defina o Mental Ray como render em Assign Renderer e feche a janela.















Agora aperte a tecla de atalho "M" e no primeiro slot de material adicione a imagem clicando no botão Get Material e escolhendo a opção Bitmap.


No Slot de baixo escolha o material Environment/Background Camera Map (mi)

Ao lado aplique o Environment/Background Switcher (mi)

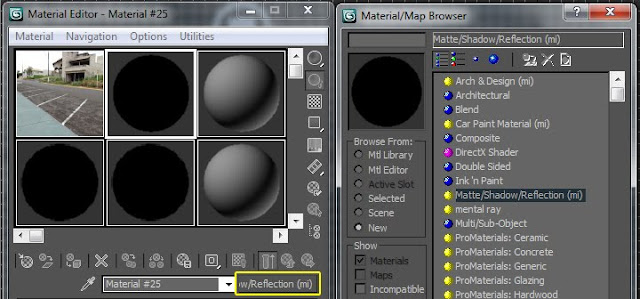

E acima clicando no botão Standard adicione o material Matte/Shadow/Reflection (mi)

Agora vamos associar os materiais...
Para facilitar vamos nomear eles de 1 a 4 na ordem de criação:

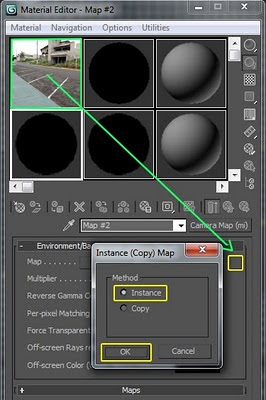

Agora selecione o slot do material 2 e arraste o material 1 no quadradinho a frente do parâmetro Map do material 2, marque a opção Instance na mensagem que aparecer o clique em OK!


















Siga o mesmo procedimento selecionando o material 3 e arrastando o material 1 para a o parâmetro Background do material 3

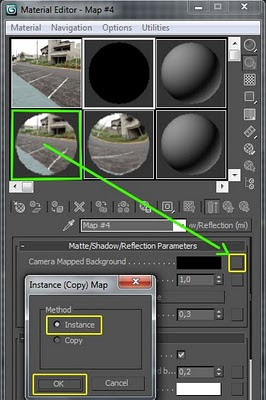

E finalmente com o material 4 selecionado arraste desta vez o material 2 para a opção Camera Mapped Background e dê Ok.

















Com os materiais configurados aperte a tecla de atalho "8" e arraste o material 1 para o campo Environment Map da guai Environment e mantenha a opção Instance selecionada.

Agora feche as janelas do Material Editor e do Environment and Effects, selecione a viewport perspective e pressione "Ctrl+B" para abrir a opção Viewport Background, masque as caixas Use Environment Background e Display Background e clique em ok.

Volte no Material Editor pressionando "M" e com o material 1 selecionado marque a opção Environ em Coordinates, certifique se de que screen esteja selecionado em Mapping, fazendo isso a imagem deverá aparecer na viewport perspective.

Agora crie um plano com alguns segmentos e alinhe o grid da viewport com o chão da imagem, use os segmentos do plano como guia para enquadrar corretamente a cena com a foto.

Use o plano para modelar de forma simples as partes do cenário que receberão objetos 3d e sombras dos mesmos.

Com o plano selecionado abra o Material Editor e aplique o material 4 sobre o cenário modelado.

Agora para testar aplique uma luz do tipo SkyLight na cena, e distribua alguns objetos sobre a área modelada, reinderize e veja o resultado...

Para um resultado ideal deve-se trabalhar na iluminação e sombra dos objetos 3d para que fiquem condizentes com a iluminação real da cena, salvem esse arquivo do 3ds max pois futuramente ensinarei como usar os outros mapas criados e aplicar uma imagem HDRI para criar reflexos e iluminar de forma real os objetos 3d. Espero que tenham gostado desse tutorial e não se esqueçam de comentar!


Parte 2 aqui
