Incluindo objeto 3d em ambiente real com o Mental Ray - parte 2

Vamos agora a segunda parte do tutorial de integração de objeto 3d em cena real com o Mental Ray, para acessar a primeira parte do tutorial clique aqui, vamos continuar de onde paramos e ver qual a utilidade dos demais mapas que criamos nessa primeira parte.





Crie uma esfera na cena a aplique nela um material cromado, como por exemplo o Arch & Design (mi) e escolha em Templates a opção Chrome.

Aplique o material na esfera, reinderize e veja o resultado.

Como percebemos a esfera refletiu apenas o que modelamos do cenário e aplicamos o material Matte/Shadow/Reflection, já o fundo do cenário, por se tratar de uma imagem plana não foi refletido, e é aí onde iremos utilizar o shader Environment/Background Switcher criado no primeiro tutorial.

Com este shader podemos escolher duas imagens, uma que será reinderizada de fundo, da qual já aplicamos a foto na primeira parte do tutorial, e outra imagem que servira para ser refletida nos objetos reflexivos da cena, para essa imagem vamos aplicar ou uma panorama, que pode ser feita clicando aqui, no caso um panorama do cenário real onde quer se aplicar o objeto 3d seria o melhor a se fazer, pois o objeto passaria a refletir o que realmente tem na cena real, mas poderemos usar também uma imagem HDR mais ou menos coerente com a cena como farei a seguir, para aplicar a imagem no lugar correto, selecione o material Environment/Background Switcher e em Environment/Reflections escolha bitmap e selecione a imagem que pretende usar.


Caso for usar uma imagem HDR a imagem ao lado aparecerá, ajuste o valor de White Point para ajustar a emissão de luz da imagem, assim se usada em conjunto com a Skylight ela servirá também para iluminar a cena, ajustando os valores tudo o que você queria mais claro na imagem deverá ficar da cor rosa no gráfico.











Nas propriedades da imagem, em coordinates marque a opção Environ e escolha no menu Mapping a opção Spherical Environment.

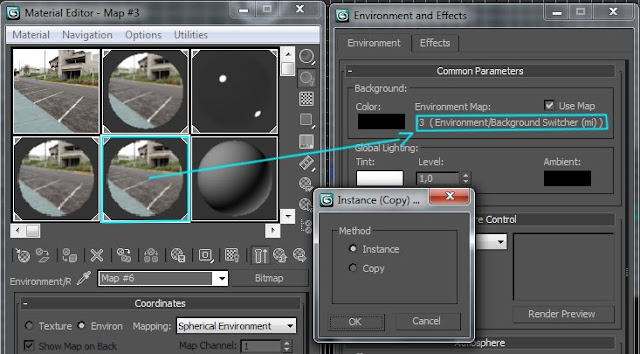

Agora basta pressionar a tecla de atalho "8" do teclado para abrir o Environment and Effects e arraste o material para o botão Environment Map, marque a opção Instancie e clique em ok.

Agora reinderize novamente a cena e veja o resultado

A partir de uma foto aplicada no canal Environment/Reflections do mapa, nós criamos um cenário para os objetos refletirem, se o seu resultado não ficou satisfatório refaça o tutorial e estude com precisão cada etapa alterando valores para conhecer como funciona cada parâmetro dos materiais, assim que obtiver um resultado satisfatório teste a cena com outros objetos de texturas diferentes se divirta com as possibilidades...
